中型孔徑90度轉向器為28*28*28的立方體，配以不同的轉接環以連接不同類型的鏡頭，可以將直型鏡頭變?yōu)長型或F型鏡頭，
將光軸轉折90度，物鏡原工作距將減少30mm左右。 轉向器光軸距最邊緣距離P可按要求定制到8-10mm,
偏轉方向可以隨意轉動后有鏍釘固定. 接口類型有外徑20,外徑22,鏍紋M22*0.75,鏍紋WJ1'*1/32四種接口.
加上偏移距P，對應轉向器型號為T20P8、T22P8、T26P8、T28P8、T20P10、T22P10、T26P10、T28P10;
加轉向器后的鏡頭.新的型號按原型號最后加L; 產品適用于機器視覺中有特殊空間要求的系統。

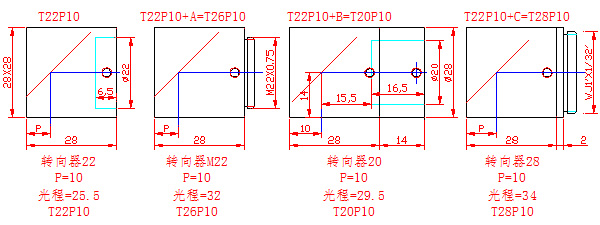

各轉向器尺寸及安裝各種鏡頭后的實物圖好下：


|
